Co to jest 12-stykowa uszczelka przewodu do złącza elektrycznego i jak chroni połączenia elektryczne?

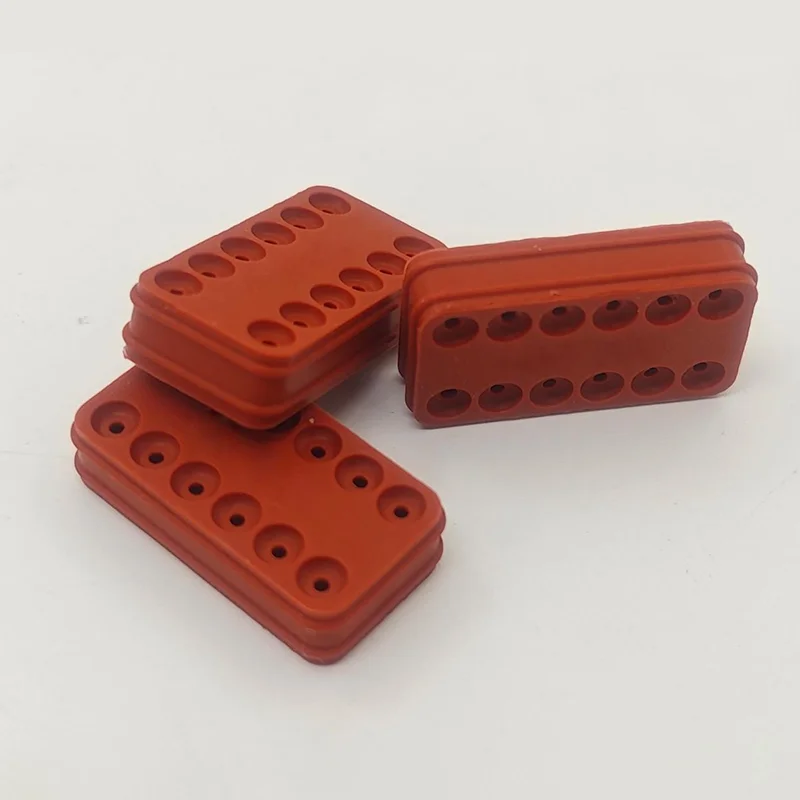

Co to jest 12-pinowa uszczelka przewodu do złącza elektrycznego?

A 12-pinowa uszczelka przewodu do złącza elektrycznegoto element uszczelniający przeznaczony do złącza elektrycznego zawierającego dwanaście indywidualnych pozycji przyłączeniowych. Jego głównym celem jest uszczelnienie obszaru, w którym przewody przechodzą do obudowy złącza, zapobiegając przedostawaniu się niepożądanych substancji do wewnętrznych zacisków.

W przeciwieństwie do samej obudowy złącza, uszczelka druciana jest zwykle stosunkowo małym elementem elastomerowym. Jego działanie zależy w dużym stopniu od dokładności wymiarowej, charakterystyki materiału, zgodności średnicy drutu, kompresji i geometrii wnęki złącza.

W zastosowaniach praktycznych uszczelka współpracuje z obudową złącza, zaciskami, przewodami, mechanizmami blokującymi i innymi elementami uszczelniającymi. Dlatego też nie można oceniać kompletnego systemu uszczelniającego na podstawie samego elementu gumowego. Uszczelnienie przewodu musi dokładnie pasować do konstrukcji złącza i wymiarów kabla.

W przypadku wielopinowych układów elektrycznych uszczelnienie każdego punktu wejścia przewodu jest szczególnie ważne, ponieważ mały otwór wokół kabla może stać się ścieżką wlotu wilgoci, kurzu, oleju lub innych zanieczyszczeń. Z biegiem czasu zanieczyszczenie może przyczynić się do korozji, niestabilnej wydajności elektrycznej, problemów z izolacją lub przedwczesnej awarii podzespołów.

Jak zbudowana jest 12-pinowa uszczelka drutu?

Typowe rozwiązanie uszczelniające złącze 12-pinowe może zawierać wiele obszarów uszczelniających odpowiadających poszczególnym wnękom na przewody. W zależności od konstrukcji złącza uszczelka może być wytwarzana jako pojedyncza uszczelka drutowa, element uszczelniający z wieloma wnękami lub w innej specjalistycznej konfiguracji.

Obszar uszczelnienia zwykle opiera się na kontrolowanym styku pomiędzy elastomerem a otaczającymi elementami złącza. Po prawidłowym włożeniu drutu warga uszczelniająca lub powierzchnia uszczelniająca jest ściskana wokół płaszcza drutu, pozostając bezpiecznie umiejscowiona we wnęce złącza.

Do najważniejszych czynników strukturalnych zalicza się zwykle:

• Średnica wewnętrzna:Musi ściśle odpowiadać odpowiedniej średnicy drutu lub kabla.
• Średnica zewnętrzna:Musi pasować do wnęki złącza bez nadmiernych deformacji.
• Uszczelnianie warg:Zapewnij kontrolowany kontakt wokół powierzchni drutu.
• Funkcje przechowywania:Pomóż utrzymać uszczelkę w prawidłowym położeniu podczas montażu.
• Grubość materiału:Wpływa na ściskanie, elastyczność i długotrwałe właściwości uszczelniające.
• Ogólna geometria:Musi pasować do obudowy złącza i konfiguracji zacisków.

Ponieważ niewielkie odchylenia wymiarowe mogą mieć wpływ na skuteczność uszczelnienia, w zastosowaniach produkcyjnych ważne są precyzyjne formowanie i stała kontrola jakości.

Do czego służy 12-pinowa uszczelka drutu?

Główną funkcją jest utworzenie bariery środowiskowej wokół punktu wejścia przewodu. Jednak jego praktyczna wartość wykracza poza zwykłą hydroizolację.

Rzeczywisty poziom ochrony zależy od całego systemu złączy, w tym od konstrukcji obudowy, warunków połączenia, wymiarów przewodów, materiału uszczelnień, jakości montażu i wymagań testowych. Dlatego też uszczelnienie nigdy nie powinno być określane niezależnie od zamierzonego systemu złączy.

Jakie materiały są powszechnie używane?

Wybór materiału jest jedną z najważniejszych decyzji przy opracowywaniu lub zakupie plomby drucianej. Różne środowiska elektryczne narażają elementy uszczelniające na różne kombinacje temperatur, wilgoci, olejów, chemikaliów, wibracji i naprężeń mechanicznych.

Kauczuk silikonowy jest często stosowany do uszczelniania złączy elektrycznych, ponieważ jego elastyczność pozwala mu dopasować się do osłon przewodów, zachowując jednocześnie uszczelniający kontakt przy zmianach temperatury. Jednakże właściwy materiał powinien być zawsze wybierany w zależności od rzeczywistego środowiska pracy, a nie po prostu wybierania najczęściej używanej opcji.

Co należy wziąć pod uwagę przy wyborze?

Wybór 12-pinowego uszczelnienia przewodu wymaga czegoś więcej niż tylko dopasowania liczby pozycji złączy. Kupujący i inżynierowie powinni potwierdzić pełne wymagania wymiarowe i środowiskowe przed złożeniem zamówienia produkcyjnego.

1. Średnica drutu
   Potwierdzić rzeczywistą średnicę zewnętrzną izolacji przewodu. Uszczelnienie zaprojektowane na znacznie inną średnicę może powodować niewystarczającą kompresję lub nadmierną siłę montażową.
2. Wymiary wnęki złącza
   Zewnętrzna geometria uszczelki musi dokładnie pasować do wnęki złącza.
3. Materiał gumowy
   Wybierz związek zgodnie z temperaturą, wilgocią, chemikaliami, olejami, ekspozycją na promieniowanie UV i innymi czynnikami środowiskowymi.
4. Twardość
   Twardość gumy wpływa na siłę wstawiania, ściskanie, elastyczność i uszczelnianie.
5. Zakres temperatur
   Przed zatwierdzeniem materiału należy określić oczekiwaną minimalną i maksymalną temperaturę pracy.
6. Wymóg ochrony środowiska
   Określ wymagany poziom ochrony środowiska dla całego zespołu złącza.
7. Proces montażu
   Ręczne wkładanie, zautomatyzowany montaż wiązki przewodów, zaciskanie końcówek i dopasowanie złączy mogą nakładać różne wymagania na uszczelkę.
8. Wielkość produkcji
   Projekty o dużej objętości mogą uzasadniać dedykowane oprzyrządowanie i zoptymalizowane procesy formowania, podczas gdy zastosowania o małej objętości mogą wymagać różnych strategii rozwoju.

Gdzie stosuje się 12-pinowe uszczelki drutu?

12-pinową konfigurację uszczelnienia można zastosować wszędzie tam, gdzie wiele obwodów elektrycznych musi przejść przez złącze, zachowując jednocześnie ochronę środowiska.

• Wiązki przewodów samochodowych:Komory silnika, elektronika nadwozia, systemy oświetlenia, czujniki, moduły sterujące i inne układy elektryczne pojazdu.
• Pojazdy elektryczne:Wybrane interfejsy elektryczne niskiego napięcia, czujniki, układy sterowania i pomocniczy sprzęt elektryczny.
• Urządzenia przemysłowe:Maszyny, systemy automatyki, szafy sterownicze, czujniki, silniki i sprzęt mobilny.
• Maszyny rolnicze:Sprzęt narażony na błoto, deszcz, kurz, wibracje i zmiany temperatury.
• Maszyny budowlane:Ciężki sprzęt wymagający trwałych połączeń elektrycznych w wymagających środowiskach zewnętrznych.
• Zewnętrzne systemy elektryczne:Sprzęt narażony na deszcz, kurz, wilgoć i zmieniające się warunki środowiskowe.
• Specjalistyczny sprzęt elektroniczny:Zastosowania wymagające kompaktowego okablowania wieloobwodowego z izolacją środowiskową.

Dokładne zastosowanie określa wymagany materiał, wymiary, strukturę uszczelnienia i metodę walidacji. Komponent odpowiedni do chronionego wewnętrznego układu sterowania może nie nadawać się do odsłoniętej komory silnika lub wytrzymałej maszyny zewnętrznej.

Jak należy zainstalować uszczelkę drucianą?

Prawidłowa instalacja jest niezbędna, ponieważ nawet wysokiej jakości uszczelka może stracić swoją skuteczność, jeśli zostanie uszkodzona, nieprawidłowo umieszczona lub w połączeniu z nieodpowiednim przewodem.

1. Sprawdź uszczelkę:Sprawdź, czy nie ma nacięć, pęknięć, odkształceń, wykwitów, zanieczyszczeń lub innych widocznych defektów.
2. Potwierdź kompatybilność przewodów:Sprawdź, czy średnica drutu odpowiada podanemu zakresowi uszczelnienia.
3. Przygotuj drut:Upewnij się, że płaszcz drutu jest czysty i nieuszkodzony.
4. Umieścić uszczelkę prawidłowo:Upewnij się, że element uszczelniający jest zorientowany zgodnie z konstrukcją złącza.
5. Ostrożnie włóż terminal:Podczas wkładania końcówki należy unikać rozdarcia lub zwinięcia wargi uszczelniającej.
6. Sprawdź zachowanie terminala:Sprawdź, czy terminal osiągnął właściwą pozycję i mechanizm blokujący.
7. Sprawdź końcowy montaż:Przed testowaniem sprawdź położenie uszczelki i stan połączenia złącza.

W przypadku produkcji zautomatyzowanej należy również ocenić uszczelkę pod kątem zgodności ze sprzętem wprowadzającym, oprzyrządowaniem, szybkością montażu i wymaganiami dotyczącymi smarowania. Nadmierna siła wsuwania może uszkodzić uszczelkę lub drut, a niewystarczająca kompresja może zmniejszyć ochronę środowiska.

Jakie problemy może powodować źle dobrana uszczelka?

Wiele problemów z uszczelnieniem złączy ma swoje źródło w niedopasowaniu uszczelnienia do rzeczywistego zastosowania, a nie w koncepcji samego systemu uszczelniającego.

Kwestie te pokazują, dlaczego decyzje o zakupie powinny opierać się na pełnych specyfikacjach technicznych, a nie tylko na cenie czy wyglądzie.

W jaki sposób produkcja na zamówienie poprawia uszczelnienie złączy?

Standardowe elementy uszczelniające są praktyczne, gdy wymiary złącza i przewodu odpowiadają już ustalonemu projektowi. Jednak wiele projektów OEM i projektów przemysłowych wymaga niestandardowej geometrii ze względu na specjalne wnęki na złącza, nietypowe średnice przewodów, ograniczoną przestrzeń instalacyjną lub wymagające warunki środowiskowe.

Produkcja na zamówienie umożliwia dostosowanie profilu uszczelniającego, wymiarów, materiału, twardości, koloru i procesu produkcyjnego do zastosowania klienta.

Na przykład dostosowany projekt 12-pinowej plomby drucianej może wymagać:

• Dostosowane średnice wewnętrzne dla różnych specyfikacji drutu
• Specjalna geometria zewnętrzna dla opatentowanej obudowy złącza
• Różne konstrukcje warg uszczelniających
• Specyficzna twardość gumy
• Dostosowane kolory do identyfikacji obwodów
• Wybór materiału na podstawie temperatury lub narażenia chemicznego
• Oprzyrządowanie opracowane na podstawie rysunków, próbek lub danych 3D
• Stała kontrola wymiarowa w przypadku produkcji wielkoseryjnej

Zhejiang Guoming Rubber Technology Co., Ltd.można wziąć pod uwagę przy pozyskiwaniu niestandardowych gumowych elementów uszczelniających do zastosowań w złączach elektrycznych. W przypadku projektów OEM dostarczenie pełnych informacji technicznych na początku opracowywania może pomóc w ograniczeniu niepotrzebnych cykli próbkowania i usprawnieniu komunikacji między projektantem złączy, producentem uszczelek i zespołem montażowym.

O co kupujący powinni zapytać producenta plomb drucianych?

Przed wyborem dostawcy zespoły zakupowe powinny sporządzić przejrzystą techniczną listę kontrolną. Pomaga to zapobiec użyciu komponentu, który wygląda prawidłowo, w nieodpowiednim zastosowaniu.

W przypadku programów przemysłowych i motoryzacyjnych kupujący powinni również wziąć pod uwagę spójność produkcji, identyfikowalność, komunikację techniczną, zarządzanie narzędziami, pakowanie, możliwości dostaw i długoterminową stabilność dostaw.

Niezawodna relacja z dostawcą powinna wykraczać poza pierwszą próbkę. Długoterminowa wydajność złącza zależy od utrzymania stabilnych właściwości materiału, dokładności wymiarowej i kontroli produkcji w wielu partiach.

Często zadawane pytania

Uwagi końcowe

A 12-pinowa uszczelka przewodu do złącza elektrycznegoto niewielki element pełniący ważną rolę w niezawodności wieloobwodowego połączenia elektrycznego. Jego skuteczność zależy od interakcji między materiałem, geometrią, rozmiarem przewodu, wnęką złącza, kompresją, procesem montażu i warunkami środowiskowymi.

Dla zespołów inżynierskich najważniejszym krokiem jest zdefiniowanie całego środowiska operacyjnego przed wyborem materiału uszczelniającego i wymiarów. W przypadku zespołów zakupowych oprócz ceny jednostkowej należy wziąć pod uwagę możliwości dostawcy, spójność produkcji, wsparcie w zakresie dostosowywania i kontrolę jakości.

Gdy standardowy komponent nie może spełnić wymagań, zaprojektowana przez OEM uszczelka drutowa może zapewnić bardziej precyzyjne dopasowanie do systemu złączy. Praca bezpośrednio na rysunkach technicznych, próbkach lub specyfikacjach wymiarowych może również pomóc producentom w opracowaniu rozwiązania uszczelniającego, które będzie lepiej dostosowane do końcowego zastosowania.
