Dlaczego przechodzą testy laboratoryjne, a nie sprawdzają się w terenie? Analiza 3 najczęstszych problemów w uszczelkach złączy samochodowych

Typowe problemy z uszczelkami złączy samochodowych: 3 punkty powodujące problemy o wysokiej częstotliwości i rozwiązania na poziomie inżyniera

Dzięki 11-letniemu doświadczeniu w branżyuszczelka złącza samochodowegobranży, prowadzę analizy awarii dla ponad 20 klientów rocznie. Menedżerowie ds. zakupów najczęściej pytają: „Dlaczego po masowej instalacji w pojazdach stale pojawiają się problemy?” Tymczasem inżynierów-projektantów często zadaje pytanie: „Dlaczego części spełniające standardy laboratoryjne zawodzą po wdrożeniu w terenie?” Opierając się na danych z ankiety branżowej przeprowadzonej przez SAE International w 2024 r., które wskazują, że 32% usterek uszczelnień wynika z nieodpowiedniego dopasowania projektu, 47% z niedopasowania do warunków pracy, a 21% z błędów montażowych, zestawiłem trzy najczęstsze kategorie problemów, które dotyczą zarówno nabywców, jak i inżynierów. Dla każdej kategorii przedstawiam studia przypadków z rzeczywistego świata, dane z testów empirycznych i rozwiązania, które można zastosować.

I. „Zlokalizowana awaria uszczelnienia” w złączach wielostykowych: W przypadku modeli z 12 lub większą liczbą styków 32% usterek przypisuje się wyciekom na pojedynczym styku.

Scenariusze, które przyprawiają kupujących o największy ból głowy: W zeszłym roku dostarczyliśmy uszczelki złączy 16-pinowych producentowi pojazdów użytkowych. Chociaż produkty pomyślnie przeszły wszystkie laboratoryjne testy odporności na zanurzenie i kurz w klasie IP67, klient zgłosił – sześć miesięcy po montażu pojazdu – że „zanieczyszczenia komory silnika przedostały się do pozycji 8. pinu”. Po odzyskaniu i sprawdzeniu zespołów odkryliśmy, że stopień ściskania wargi uszczelniającej w tym konkretnym położeniu sworznia wynosił zaledwie 12% — znacznie poniżej standardowego wymagania wynoszącego 20%. Ten typ „awarii pojedynczego pinu” jest przyczyną aż 32% problemów w projektach złączy wielopinowych obejmujących 12 lub więcej pinów, co czyni go główną przyczyną masowych zwrotów w zamówieniach.

Podstawowe wąskie gardło z perspektywy inżynieraWiększość projektów koncentruje się wyłącznie na „tolerancji ± 0,01 mm dla poszczególnych otworów”, pomijając kwestię „nierównomiernego rozkładu naprężeń podczas całkowitego ściskania”. W elemencie uszczelniającym z 16 otworami na otwory obwodowe wpływa konstrukcja obudowy; w rezultacie działają na nie o 15–20% mniej siły ściskającej niż otwory centralne. W połączeniu z wibracjami o częstotliwości 10–2000 Hz występującymi podczas pracy pojazdu prowadzi to do powstania luzów i szczelin w wargach uszczelniających już po trzech miesiącach.

Poparte danymi empirycznymi: Wykorzystaliśmy analizę elementów skończonych (FEA) do symulacji warunków ściskania uszczelki 16-otworowej; średnie ciśnienie uszczelniające w otworach obwodowych wynosiło 0,3 MPa, natomiast w otworach centralnych osiągało 0,4 MPa, co oznacza różnicę ciśnień przekraczającą 25%. Kiedy różnica ciśnień jest kontrolowana w granicach 5%, prawdopodobieństwo zlokalizowanej awarii spada z 32% do 4%.

Rozwiązanie (sprawdzone i wdrożone u 3 klientów):

1. Kompensacja naprężeń projektowych: Wykorzystując MES do symulacji połączonych warunków pracy „ściskanie + wibracje”, wargi uszczelniające w obwodowych pozycjach otworów zostały pogrubione o 0,1 mm; jednocześnie średnice odpowiednich otworów formy zostały zmniejszone o 0,005 mm, co spowodowało naturalnie zrównoważony rozkład naprężeń po formowaniu.

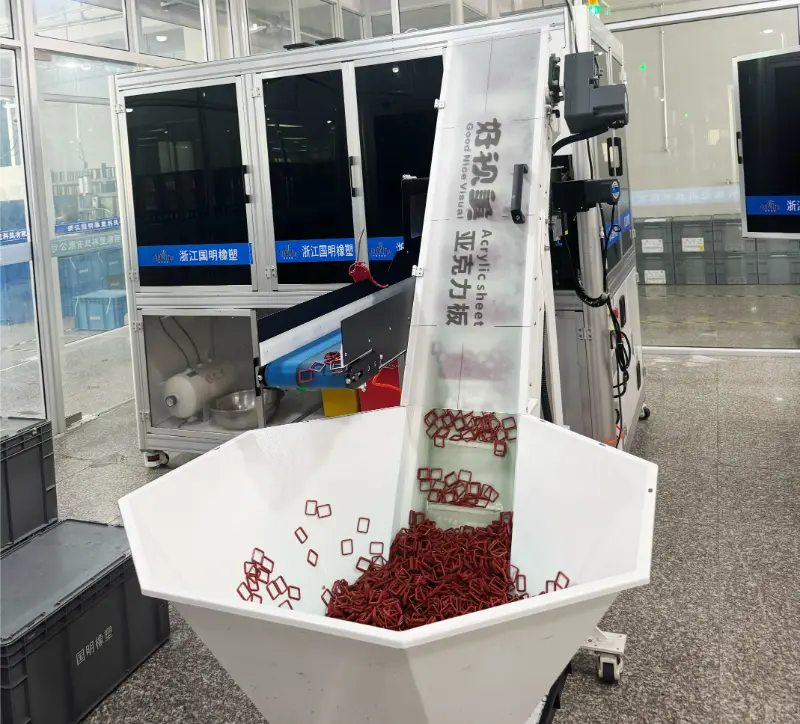

2. Strona dostawy dostarcza „Raport z testu naprężeń”.: Dostarczyć kupującemu rzeczywiste dane pomiaru naprężenia dla 12 wyznaczonych punktów na uszczelkach dołączonych do każdej partii, upewniając się, że różnica ciśnień pozostaje ≤ 5%.

3. Koniec montażu ustanawia „czerwoną linię graniczną ściskania”: W instrukcji montażu zaznaczono na czerwono: „Ściśnięcie otworów krawędziowych musi osiągnąć 20% ± 2%”. Do tego celu służy specjalny szczelinomierz; po zakończeniu montażu pracownicy mają obowiązek dokonać rzeczywistych pomiarów i zapisać wyniki.

II. „Sprzeczności w zakresie właściwości materiałowych” w zastosowaniach wysokonapięciowych nowej energii: w projektach 800 V 47% próbek zostało odrzuconych z powodu niezgodności między rezystancją termiczną i łukową.

Najbardziej sprzeczne wymagania inżynierów-projektantów: W przypadku projektu złącza wysokiego napięcia 800 V u producenta pojazdów zasilanych nowym energią elementy uszczelniające musiały wytrzymać temperaturę 160°C (szczytowa temperatura pakietu akumulatorów) i przejść test odporności na łuk elektryczny 10 kV. Jednakże konwencjonalne materiały stanęły przed dylematem „catch-22”: silikon o wysokiej odporności na łuk elektryczny tolerował temperatury do 140°C – twardnienie już po miesiącu od montażu pojazdu – podczas gdy żaroodporny silikon doświadczył 35% spadku odporności na łuk w temperaturze 160°C, co skutkowało przebiciem dielektryka już po 60 sekundach testów. Takie problemy związane z „niekompatybilnością materiałową” doprowadziły do ​​odrzucenia 47% próbek początkowych w ramach tego projektu na napięcie 800 V, co poważnie opóźniło cykl zamówień.

Podstawowy punkt sporny: „Opór cieplny” i „opór łukowy” silikonu są odwrotnie skorelowane: dodatek dodatków odpornych na łuk elektryczny (takich jak nanotlenek glinu) destabilizuje cząsteczki siloksanu, obniżając w ten sposób górną granicę oporu termicznego; i odwrotnie, dodatek dodatków odpornych na wysoką temperaturę (takich jak fenylosiloksan) rozcieńcza komponenty odporne na łuk elektryczny, pogarszając w ten sposób skuteczność izolacji.

Rozwiązanie (namacalny wynik 12 iteracji formuły):

1. Indywidualna formuła złożona：We współpracy z producentami materiałów opracowaliśmy materiał kompozytowy składający się z krzemionki koloidalnej, 1,5% nanotlenku glinu i 2% fenylosiloksanu. Po 1000-godzinnym teście starzenia w temperaturze 160°C materiał wykazywał zmianę twardości na poziomie ≤8% i czas odporności na łuk elektryczny wynoszący 80 sekund przy 10 kV — znacznie przekraczając wymagania klienta wynoszące 60 sekund.

2. Hierarchiczne projektowanie konstrukcyjne: Wewnętrzna warstwa uszczelki (w kontakcie ze stykami wysokiego napięcia) wykonana jest z silikonu o wysokiej odporności na łuk elektryczny, natomiast warstwa zewnętrzna (w kontakcie z obudową) wykonana jest z silikonu odpornego na wysokie temperatury; podejście to nie tylko rozwiązuje sprzeczne wymagania dotyczące wydajności, ale także zmniejsza koszty materiałów o 15%.

3. Kooptymalizacja na poziomie systemuZalecenie dla kupujących i inżynierów: Dodanie trzech żeberek odprowadzających ciepło do obudowy złącza zmniejsza rzeczywistą temperaturę roboczą uszczelki ze 160°C do 145°C, jeszcze bardziej wydłużając jej żywotność.

Walidacja danych: Po wdrożeniu w projektach 800 V dwóch nowych producentów pojazdów napędzanych energią, rozwiązanie to zwiększyło współczynnik przepuszczalności próbek z 53% do 100%, podczas gdy wskaźnik defektów po masowej instalacji pozostał ≤0,03%.

III. „Ukryte awarie” spowodowane błędami montażu: 21% problemów nie wynika z wadliwych produktów, ale z nieprawidłowego montażu.

Straty najłatwiej przeoczane przez kupujących`Producent pojazdów osobowych w północnych Chinach zgłosił przypadki „pęknięć i uszkodzeń elementów uszczelniających”. Po demontażu i kontroli odkryto, że 70% uszkodzonych części wykazywało stopień sprężania przekraczający 30% (w porównaniu ze standardowym limitem wynoszącym 20%). Problem ten wynikał z tego, że pracownicy montażowi - próbując „zoptymalizować skuteczność uszczelnienia” – na siłę wpychali uszczelki w rowki za pomocą śrubokrętów; praktyka ta nie tylko skutkowała nadmiernym ściskaniem, ale także uszkodziła wargi uszczelniające. Badanie przeprowadzone przez SAE w 2024 r. wskazuje, że 21% uszkodzeń uszczelnień można przypisać błędom montażowym; takie problemy skutecznie przekształcają „kwalifikowane produkty” zakupione przez firmę w „złom”, powodując jednocześnie opóźnienia w produkcji.

Typowe błędy montażowe i ich konsekwencje:

Rozwiązanie (wskaźnik niepowodzeń po szkoleniu zmniejszony o 90% u 5 klientów):

1. Standaryzacja narzędzi: Zapewnij kupującym dedykowany „specjalistyczny zestaw narzędzi instalacyjnych” – obejmujący plastikowe pęsety do uszczelek gumowych i miedziane tuleje prowadzące do uszczelek z fluorogumy – aby mieć pewność, że żadne metalowe narzędzia nie zetkną się z wargami uszczelniającymi.

2. Wizualna kontrola błędów Na uszczelce wydrukowany jest czerwony „znak orientacji” (np. „Tą stroną do wewnątrz”), odpowiadający oznaczeniom na obudowie złącza; do przesyłki dołączona jest „Karta pomiaru kompresji”, która wskazuje standardową grubość po skompresowaniu dla tego konkretnego modelu uszczelki (np. grubość oryginalna: 8 mm → grubość po ściśnięciu: 6,4–6,8 mm).

3. 1-godzinne szkolenie specjalistyczne: Pracownicy montażowi są instruowani w zakresie „Zasady trzech kontroli” – sprawdzania narzędzi, orientacji i kompresji – po czym następuje demonstracja na żywo prawidłowych procedur. Każdy pracownik niespełniający standardów musi przejść przekwalifikowanie do czasu pozytywnego zdania egzaminu praktycznego.

Końcowa rada dla kupujących i inżynierów: Aby uniknąć pułapek, „najpierw oceń scenariusz, a następnie określ rozwiązanie”.

Im dłużej pracuje się w tej dziedzinie, tym staje się to jaśniejsze: nie ma czegoś takiego jak „uniwersalny” model uszczelnienia. Wiele problemów pojawia się, ponieważ specyficzne środowisko operacyjne – „scenariusz” – nie zostało dokładnie poznane. Dokonując zakupu, nie skupiaj się wyłącznie na takich czynnikach jak „stopień ochrony IP” czy „zakresy odporności temperaturowej”; zamiast tego zadaj inżynierom te trzy pytania:

1. Gdzie w pojeździe zamontowane są złącza? (Komora silnika, akumulator lub drzwi – lokalizacje o bardzo różnych warunkach pracy.)

2. Czy montaż będzie wykonywany za pomocą sprzętu zautomatyzowanego, czy ręcznie? (Ma to wpływ na konstrukcję konstrukcyjną uszczelek.)

3. Jakie są ukryte wymagania w ramach kryteriów akceptacji klienta końcowego? (np. wykonanie testu IP67 po zanurzeniu w niskiej temperaturze)
