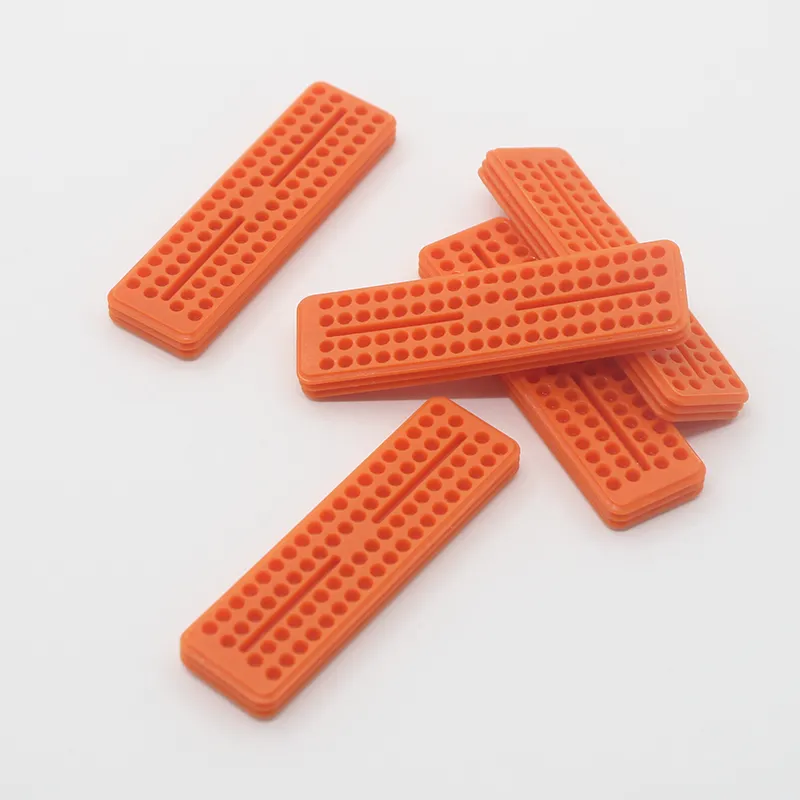

Podczas sprawdzania usterek wiązek przewodów w pojazdach klientów zawsze napotykam ten sam problem: wnikanie wilgoci powodujące korozję styków, a tania uszczelka ostatecznie sprawia, że moduł sterujący staje się bezużyteczny. Dlatego uważam, żeUszczelki złączy samochodowychpoważnie. Przez ostatnie dwa lata coraz częściej precyzowałem rozwiązania zGuomingowa gumado programów, które wymagają sprawdzonej niezawodności bez powalających cen — nie dlatego, że nazwa marki brzmi ładnie, ale dlatego, że ich zestawy uszczelniające konsekwentnie osiągają docelowy poziom IP67 w moich konstrukcjach walidacyjnych i wytrzymują rozdarcie i rozciąganie podczas instalacji i przeróbek.
Według funkcji i scenariuszy zastosowań, zazwyczaj dzielę wybór na trzy rodziny, które pokrywają 95% uprzęży:
Uszczelki złączy
Są to uszczelki obwodowe, które znajdują się pomiędzy obudową wtyku i gniazda, aby chronić przedostawanie się wody i kurzu do współpracującego interfejsu.
Uszczelki złączy
Te podkładki lub uszczelki ramy kompensują płaskość obudowy, nieregularności kołnierzy lub pokrywy wokół złączy grodzi.
Uszczelnienia jednoprzewodowe
Są one umieszczone na poszczególnych przewodach przy wejściu do wnęki, aby zapobiec przedostawaniu się wody kapilarnej wzdłuż przewodu do korpusu złącza.
Dostarczająwodoodporność i pyłoszczelnośću źródła, zamiast polegać na smarze eksploatacyjnym, który z czasem ulega zniszczeniu.
Stabilizują parametry elektryczne, zapobiegając korozji elektrolitycznej i powstawaniu fretingu na zaciskach.
Zmniejszają utratę gwarancji związaną z sporadycznymi awariami magistrali CAN, przerwami w czujnikach i błędami izolacji wysokiego napięcia.
| Scenariusz | Ryzyko pierwotne | Najlepszy typ uszczelnienia | Przejdź do materiału | Dopasuj notatki | Wskazówki terenowe |
|---|---|---|---|---|---|
| Wiązka ABS na nadkole | Natrysk wysokociśnieniowy, piasek | Uszczelka złącza plus uszczelki jednoprzewodowe | Silikon lub FKM | Dopuszczalny jest nieco wyższy zestaw kompresji | Sprawdź stopień ochrony IP67 za pomocą natrysku ciśnieniowego po 24 godzinach wygrzewania |
| Komora silnika w pobliżu turbosprężarki | Rozpryski ciepła i oleju | Uszczelnienia jednoprzewodowe | FKM lub HNBR | Użyj środka odpornego na olej | Unikaj silikonu w pobliżu utrzymującej się mgły olejowej |
| Kamera dachowa ADAS | UV i kondensacja | Uszczelka złącza | Silikon stabilizowany promieniami UV | Niski poziom kompresji jest krytyczny | Dodaj ścieżkę odpływu dla zdarzeń rosy |
| Zestaw akumulatorów LV do bagażnika | Rozpryski i kapilary | Uszczelnienia jednoprzewodowe | EPDM lub silikon | Ciasna kontrola średnicy zewnętrznej drutu | Test rozciągania zagniatania przed osadzeniem uszczelki |
| Bliskość chłodziwa falownika HV | Ekspozycja na glikol | Uszczelka złącza | EPDM lub FKM | Sprawdź specyfikację pęcznienia płynu chłodzącego | Po namoczeniu na gorąco ponownie dokręć zatrzask obudowy |
W moich konstrukcjach uszczelki obwodowe zgodne ze specyfikacją Guoming wielokrotnie się spotykałyIP67gdy są odpowiednio skompresowane, a ich związki radzą sobie z naprężeniami instalacyjnymi dzięki temuwysoka odporność na rozdarcie i rozciąganie, co ma znaczenie, gdy technicy przerabiają lub przerabiają w zatoce.
Silikon
Doskonała elastyczność w niskich temperaturach, odporność na wodę i ozon. Używam go do czujników zewnętrznych i modułów dachowych.
FKM
Silna odporność na olej i paliwo przy wyższej wydajności cieplnej. Podoba mi się to w przypadku wiązek silnika i skrzyni biegów.
EPDM
Doskonała odporność na warunki atmosferyczne i wodę w dobrej cenie. Używam go do ogólnych zastosowań na karoserii i pod samochodem.
HNBR
Zrównoważona wydajność ogrzewania i oleju. Solidna opcja dla przelotek pod maską i uszczelek jednoprzewodowych.
Kieruję się trzema pragmatycznymi zasadami:
Wire OD minus 5–12%dla wewnętrznej średnicy uszczelki, dzięki czemu uzyskam dokładne dopasowanie bez konieczności golenia izolacji.
Otwór oprawy minus 8–20%dla zewnętrznej średnicy uszczelki, aby kompresja miała miejsce podczas montażu, a nie tylko na papierze.
Kompresja ustawiona poniżej 25%po 22 godzinach w temperaturze 125°C jako szybki ekran zapewniający długoterminową elastyczność.
Kiedy zaopatruję się w Guoming Rubber, proszę o zweryfikowane przez nich rzeczywiste okna OD drutu, a nie nominalne wykresy AWG, ponieważ grubość płaszcza różni się znacznie w zależności od dostawcy.
Pełzanie kapilarnewzdłuż żył, ponieważ uszczelka jednoprzewodowa jest zbyt luźna lub kielich zaciskany jest nadmiernie otwarty.
Nadmierna kompresjaktóry spłaszcza uszczelkę obwodową, przez co słabo odskakuje po cyklach temperaturowych.
Pęcznienie chemicznez oleju lub chłodziwa, do obsługi którego nie została opracowana mieszanka.
Zainstaluj łzygdy technik rozciąga uszczelkę powyżej jej projektowego wydłużenia podczas przeróbki.
Ograniczam je, łącząc mieszankę z ekspozycją na płyn, sprawdzając rzeczywistą średnicę zewnętrzną drutu i przekazując technikom krótką notatkę dotyczącą montażu z akceptowalnym wydłużeniem i wskazówkami dotyczącymi smarowania.
Tak jest i oto jak się dostosowuję:
Izolacja wysokiego napięciawymaga spójnego uszczelnienia, aby utrzymać wilgoć z dala od złączy WN i szyn zbiorczych. Sprawdzam odporność na wycieki po namoczeniu wilgocią.
Zminiaturyzowane złącza kamery i radarupozostawić niewielki margines kompresji. Preferuję silikony o niskim stopniu ściskania.
Cykle termiczne w szczelnych obudowach kamersprawia, że drogi oddechowe są krytyczne. Dodaję membrany wentylacyjne, aby uszczelki nie były zmuszane do wyrównywania ciśnienia.
Bliskość chłodziwa do szybkiego ładowaniapodnosi poprzeczkę w zakresie odporności na glikol. Specyfikuję EPDM lub FKM z udokumentowanymi limitami pęcznienia.
Stopień IP67po trzech cyklach termicznych od -40°C do 85°C z 30-minutową przerwą
Będzie solićprzez 48–96 godzin, po czym następuje sprawdzenie spadku napięcia na terminalu
Wytrzymałość dielektrycznadla złączy WN po zawilgoceniu
Próba ciągnięciana uszczelnionych przewodach, aby upewnić się, że uszczelka nie uszkodziła izolacji
Kontrole punktowe wymiarówna średnicy zewnętrznej drutu i identyfikatorze otworu w każdej partii
Próbki Guominga, których użyłem, konsekwentnie usuwały te przesiewy, co uratowało mnie przed powtarzaniem zmian pleśni w połowie programu.
Czy mogę dostać?certyfikacja materiałowapokazuje dane dotyczące pęcznienia oleju, paliwa i płynu chłodzącego w moich temperaturach
Co to jestwytrzymałość na rozdarcie i maksymalne wydłużeniewięc wiem, że przeróbka jest bezpieczna
Czy dostarczaszidentyfikowalne kody kolorówaby uniknąć pomyłek w liniach
Czy możesz ciąć narzędzia doniestandardowa geometria wargjeśli moja obudowa ma ograniczoną siłę zatrzasku
Czy zobowiążesz się doWydajność IP67po złożeniu zgodnie z moim celem kompresji
W przypadku Guoming Rubber poprosiłem o dane dotyczące możliwości procesu w zakresie krytycznych wymiarów i otrzymałem stabilne raporty Cp/Cpk, co pomogło mi szybciej podpisać PPAP.
Używam Auszczelka złącza obwodowegodo obrony powiązanego interfejsu.
Dodajęuszczelka złączagdy złącze znajduje się na panelu lub pokrywie, która nie jest idealnie płaska.
kończę zuszczelnienia jednoprzewodoweaby zatrzymać przepływ wody wzdłuż każdego przewodu.
To trójwarstwowe podejście zapobiega przedostawaniu się wody z zewnątrz, z powierzchni montażowej i od wewnątrz. To proste i działa.
Ich zestawy uszczelniające wielokrotnie osiągałyIP67w moich audytach liniowychKiedyOsiągnąłem zalecaną kompresję.
Pokazano związki, których użyłemwysoka odporność na rozdarcie i rozciąganie, co zmniejszyło ilość odpadów podczas powtórzeń i późnych poprawek uprzęży.
Czasy realizacji zamówień w fazie pilotażowej i SOP były możliwe do opanowania, a niestandardowe profile warg wróciły po minimalnej liczbie iteracji.
Nie interesują mnie krzykliwe broszury. Chcę stabilnego uszczelnienia, które wytrzyma prawdziwe pistolety dynamometryczne, pośpieszne instalacje i zimową sól drogową. To właśnie widziałem w praktyce.
Czy średnica zewnętrzna przewodu odpowiada okienku uszczelki na rysunku
Czy otwór oprawy rzeczywiście mierzy tolerancję wewnętrzną po uformowaniu?
Czy potwierdziłem kompresję po włączeniu zatrzasku zarówno w temperaturze –30°C, jak i 80°C?
Czy przeprowadziłem przynajmniej jedną kontrolę IP67 po przeróbce, aby symulować pracę w terenie?
Czy zweryfikowałem zgodność chemiczną z rzeczywistymi płynami w pojeździe?
| Rodzina Fok | Gdzie go używam | Co to rozwiązuje | Mój wybór materiałów | Moja czerwona flaga |
|---|---|---|---|---|
| Uszczelka złącza | Czujniki zewnętrzne, nadkola | Spryskaj, zmiel, zachlapaj | Silikon lub EPDM | Nadmiernie spłaszczone usta po jeździe na rowerze |
| Uszczelka złącza | Przegrody, pokrywy, obudowy | Płaskość panelu i mikroprzecieki | Silikon | Ścięte lub wyszczerbione rogi podczas instalacji |
| Uszczelnienie jednoprzewodowe | Dowolna wnęka z wprowadzeniem | Wilgoć kapilarna wzdłuż pasm | HNBR lub FKM w pobliżu oleju | Niewłaściwa średnica zewnętrzna przewodu powodująca wycieki |
Jeśli zmagasz się z przedostawaniem się wody lub sporadycznymi awariami związanymi z nieszczelnymi interfejsami, chętnie przejrzę rysunki i zaproponuję zestaw uszczelek pasujący do Twojego środowiska i budżetu. Jeśli potrzebujesz opcji bezpośredniej produkcji, mogę skontaktować Cię z zespołem Guoming Rubber, z którym współpracowałemUszczelki złączy samochodowychktóre osiągnęły stopień ochrony IP67, zapewniając niezawodną odporność na rozdarcie i rozciąganie.Skontaktuj się z namiz zakresem średnicy zewnętrznej drutu, średnicą obudowy, używanymi płynami i testami docelowymi, a my otrzymamy próbki i wycenę. Jeśli już wiesz czego potrzebujesz,wyślij zapytanie już terazi będę priorytetowo traktować Twoją recenzję.
